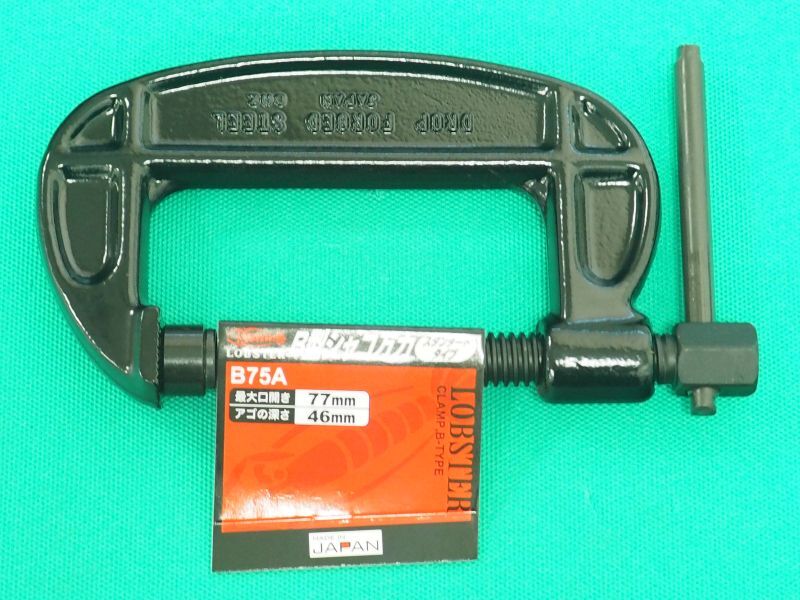

エビ Ｂ型シャコ万力 スタンダードタイプ 75mm B75A [510-3699] [95103699]

（株）ロブテックス

特長

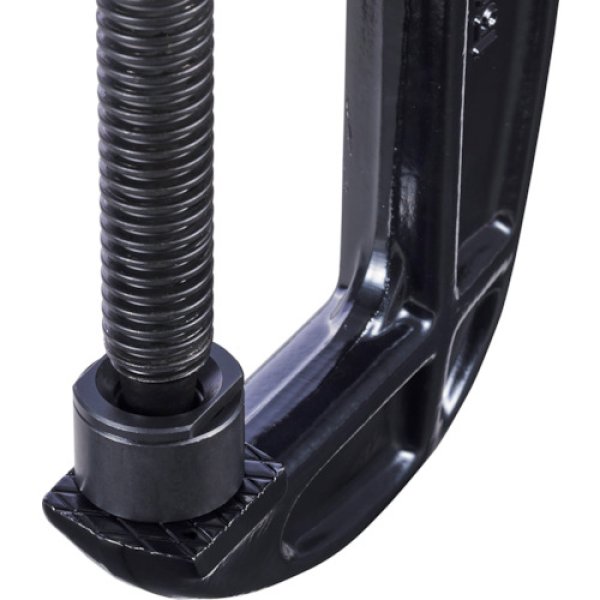

・皿部分の首振角度が15°で交換可能です。
・軸頭部はレンチで締付けられる六角形です。
・皿が外れた場合、専用工具なしで取り付け可能です。
・精密な鍛造により長期のご使用にも十分な鍛造強度です。
・徹底した熱処理により特殊鋼のもつ特性である強靭さが十分発揮されています。
・高精度の角ネジでガタが少なく、開閉もスムーズです。

用途

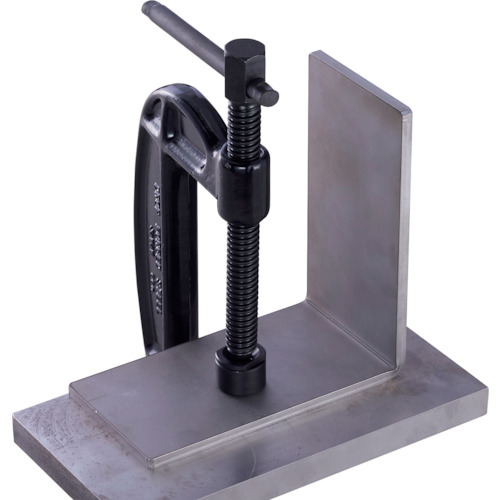

・溶接や穴あけ作業時のワークの固定・保持。

商品スペック
仕様・規格
・皿交換可能
・最大口開き(mm)：77
・アゴ深さ(mm)：46
・オネジ六角対辺(mm)：17
・皿部角度(°)：15
・長さ(mm)：157.5
・タイプ：バーコ型
・保証強度(kN)：17.4
・本体高さ(mm)：95
・皿径(mm)：φ18
・ねじ太さ(mm)：13.7
・六角部二面幅(mm)：17

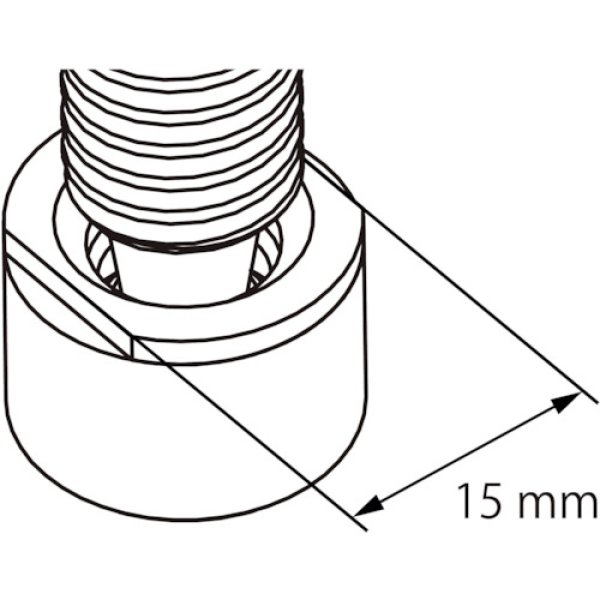

・皿カラー二面幅(mm)：15

材質
・特殊鋼(本体：鍛造品)

質量・0.74ｋｇ

使用条件
・改造しないでください。
・加熱、加工等をした場合は著しく品質の低下を招きます。

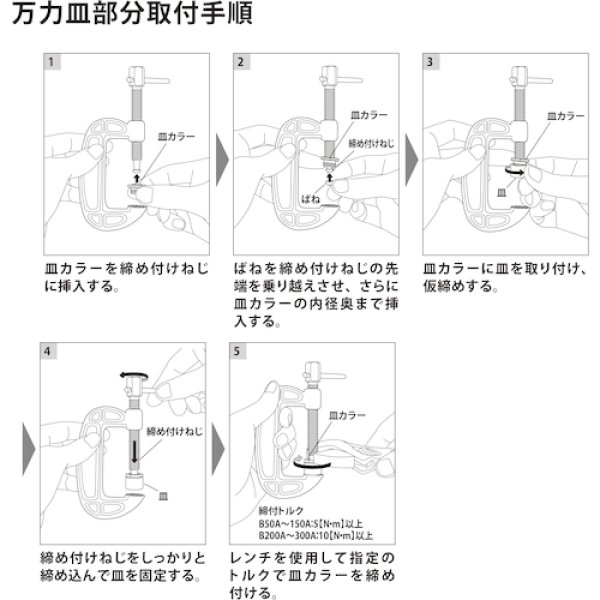

・皿はねじ式で取付けられています。
・ゆるみがないかご確認の上ご使用ください。
・ゆるみがある場合は皿を固定し、皿カラーを確実に締め付けてください。

注意事項
・吊り具として使用しないでください。
・足場等の接続や、ものに取り付けて足場代わりに使用しないでください。
・確実に締め付けてください。
・ハンマー等で叩いて衝撃を加えないでください。
・パイプ等を継ぎ足して使用しないでください。

製造国 日本
