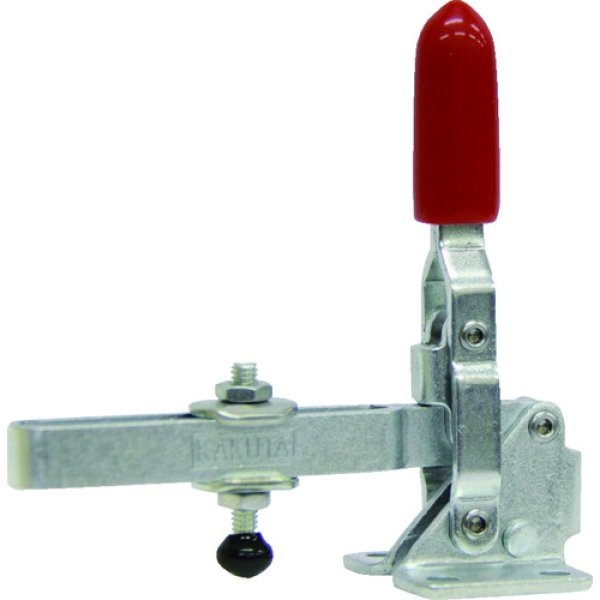

角田 ハンドル縦型トグルクランプ（下方押え型）No.HV153-XL KC-HV153-XL 締圧力0.19〜0.45kN [808-6874] [98086874]

大阪角田興業（株）

特長
・ロングアームタイプです。

商品スペック
仕様・規格
・下方押え型
・ハンドル縦型
・フランジベース

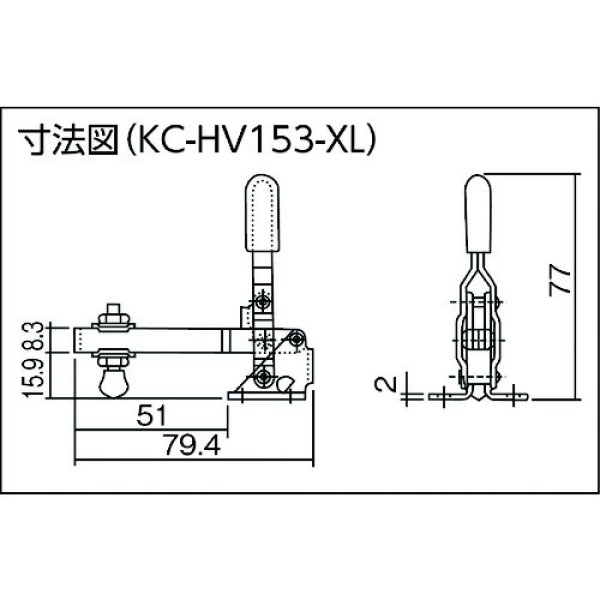

・全長(mm)：78
・締圧力(kN)：0.19〜0.45
・付属ボルト径：M4×28(ナイロン被ボルト)
・クランプアーム移動角度(°)：105
・ハンドル操作角度(°)：60
・製品刻印：NO.HV153-XL
・取付ピッチ(mm)：15.9
・全高(mm)：77
・締圧力(kn)：0.19〜0.45

材質
・スチール（SPCC）

質量・70ｇ

注意事項
・表記の締圧力は目安です。
・表記の締圧力は目安です。
・締圧力はクランプアームの先端へ行くほど弱くなります。
・衝撃や振動、内圧は、破損の原因になりますのでご注意ください。

セット内容・付属品
・M4×28 ナイロン被ボルト
・ナット２個
・座金２枚

製造国 日本
