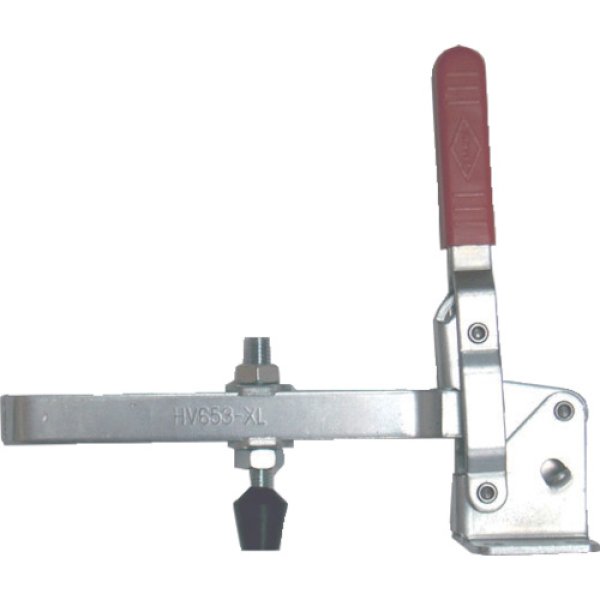

角田 ハンドル縦型トグルクランプ（下方押え型）No.HV653-XL KC-HV653-XL 締圧力1〜3.4kNB [808-6880] [91216880]

大阪角田興業（株）

特長
・ゴム付BTがセットになっているクランプです。
・ロングアームタイプです。

商品スペック
仕様・規格
・下方押え型
・ハンドル縦型
・フランジベース
・全長(mm)：200
・締圧力(kN)：1.1〜3.4
・付属ボルト径：M10×59(RBT-10)
・クランプアーム移動角度(°)：106
・ハンドル操作角度(°)：58
・製品刻印：HV653-XL
・全高(mm)：196
・取付ピッチ(mm)：31.8
・締圧力(kn)：1.1〜3.4

材質
・スチール（SPCC）
・ねじ先端ゴム：ニトリルゴム

質量・質量単位

注意事項
・表記の締圧力は目安です。
・締圧力はクランプアームの先端へ行くほど弱くなります。
・衝撃や振動、内圧は、破損の原因になりますのでご注意ください。
・手を挟まないように注意してください。

セット内容・付属品
・M10×59 ゴム付ボルト
・ナット２個
・座金２枚

製造国 日本
