日東工器セルファー HA06-1322
日東工器セルファー HA06-1322
販売価格: 428,500円(税込)
商品詳細

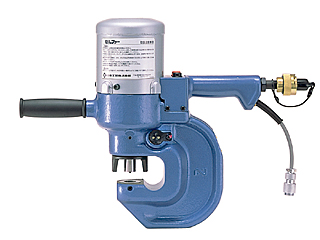

携帯式単動油圧パンチャー
別途 油圧ポンプ SC-05 SC-10 が必要です。
● 軽量型(丸穴専用)
● 穴あけ能力SS400:最大穴径φ22mm、最大板厚13mm
● ホースの接続や取扱いが簡単な単動式油圧パンチャー。
● 各種鋼材への穴あけを現場で加工。
● 復元力の強いウレタンスプリングを採用。
● ポンチ・ダイスのクリアランス最小化が、打ち抜き音を低減。
型 式 HA06-1322
適用油圧ポンプ SC-05(100V)、SC-10(200V)
最大加工奥行き 60mm
穴あけ能力 最大板厚(SS400) 13mm
最大穴径(SS400) φ22mm
穴あけ時間
※ポンプSC-10(200V) 7.0sec
※ポンプSC-05(100V) 10.5sec
最大使用圧力 68.65MPa
最大出力 304kN(31tf)
ラムストローク 21mm
本体質量 21.5kg

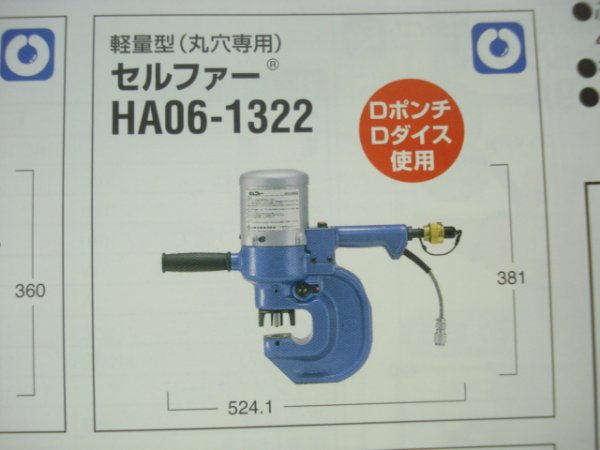

本体寸法 高さ381mm×長さ524.1mm
標準付属品 Dポンチφ18:1個 Dポンチφ22:1個(本体装着)
Dダイスφ18:1個 Dダイスφ22:1個(本体装着)
六角棒スパナ4mm:1本
スパナ:1本
ホースキットAssy5m:1本
サブハンドルAssy:1set
工具箱:1箱
※穴あけ時間:50Hzの電源条件下で、各機器の最大穴あけ能力 (最大穴径×最大板厚)でSS400材を加工した場合に要する時 間。
なお、穴あけ時間は使用時のポンプの油温により異なります。
※穴径と板厚には次のような制限があります。これを超えて使用し ないでください。 SS400:最大板厚=0.8×穴径
