裏波用（被覆棒） LB-52U 神戸製鋼所

(株)神戸製鋼所 KOBELCO FAMILIARC 神鋼棒
軟鋼〜550MPa級鋼用被覆アーク溶接棒
JIS Z3211 E4316
AWS A5.1 E7016 該当
用途：軟鋼及び490Mpa級のパイプ、継手の裏波溶接。

使用特性
継手の初層部に用い、裏はつりを省略できるので能率向上に寄与します。
一般溶接より低電流側で、アークが安定する設計となっています。
美しい裏ビートが得られますので技量コンクールでも使用されています。
パイプラインの溶接で多用されます。

作業の要点
(1)溶接棒は使用前に300〜350℃で 30〜60分の乾燥を行ってください。
(2)適正な電流と開先形状を選ぶことにより美しい裏波ビー度が得られます。
(3)クレータ処理は開先側面にクレータを移したのちにアークを切る方法を採用して
ください。
(4)アーク発生は、捨金または開先の側面からにしてください。
(5)アーク長はできるだけ短く保ってください。

棒径　　 棒長 　　主要径及びAC、DC（+）

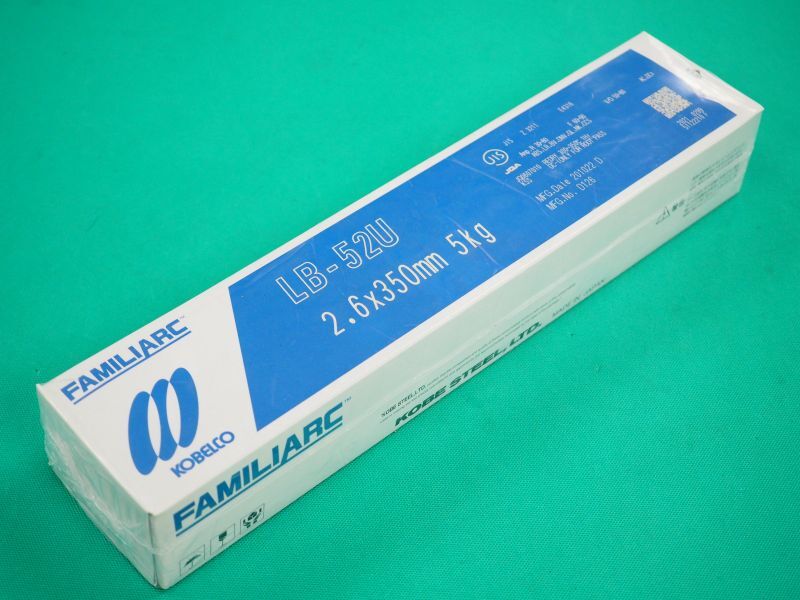

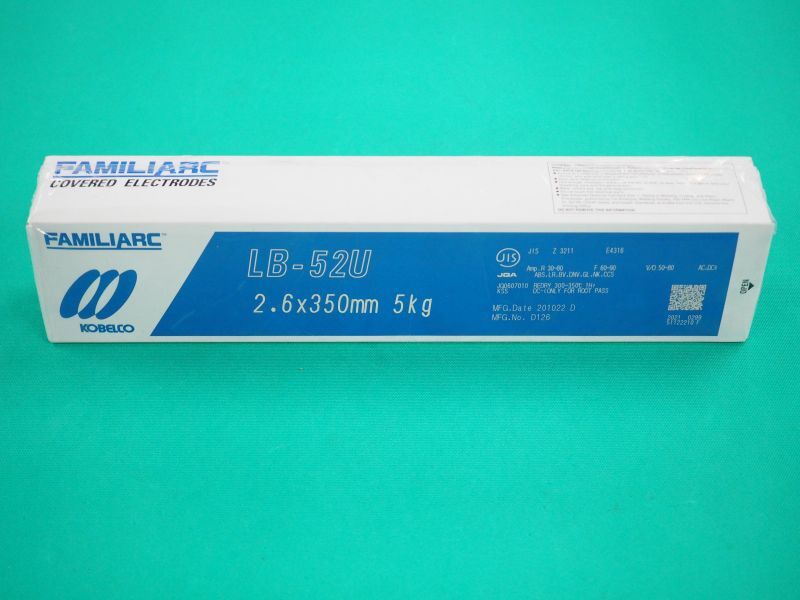

2.6mm　350mm 　 　下向60 〜 90　立向/上向 50〜 80　裏波用 30〜 80

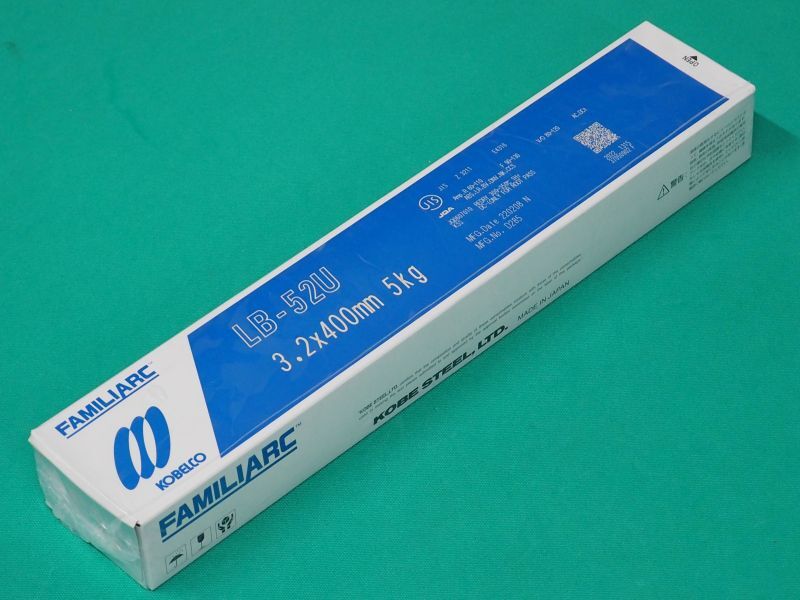

3.2mm　400mm 　 　下向90 〜130　立向/上向 80〜120　裏波用 60〜110 　　 　

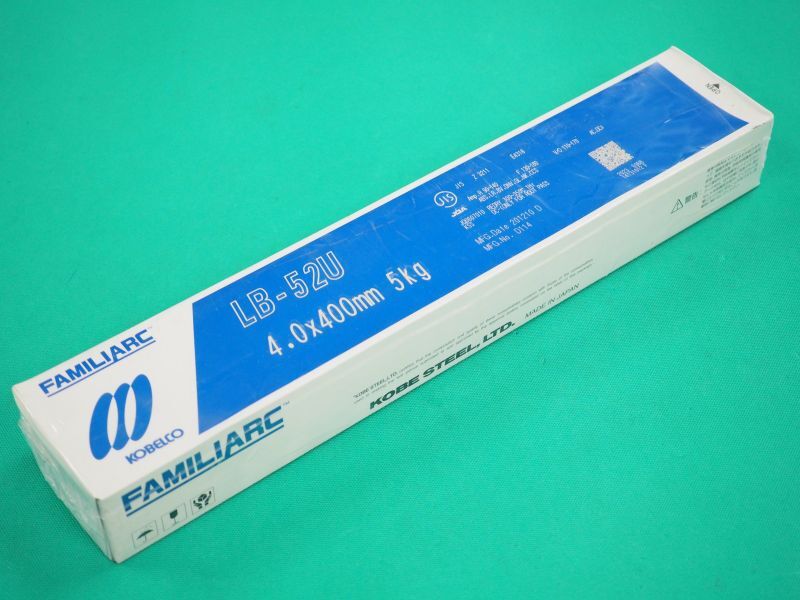

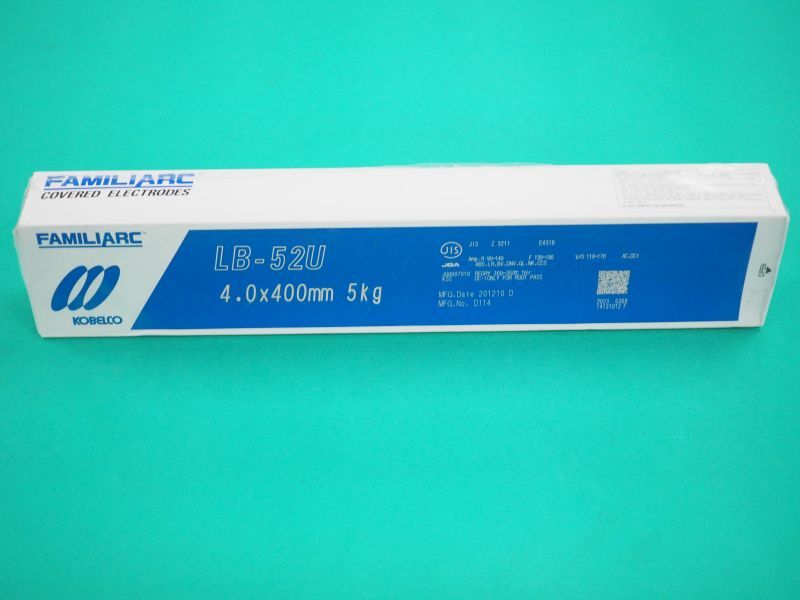

4.0mm　400mm 　 　下向130〜180　立向/上向110〜170　裏波用 90〜140 　　　

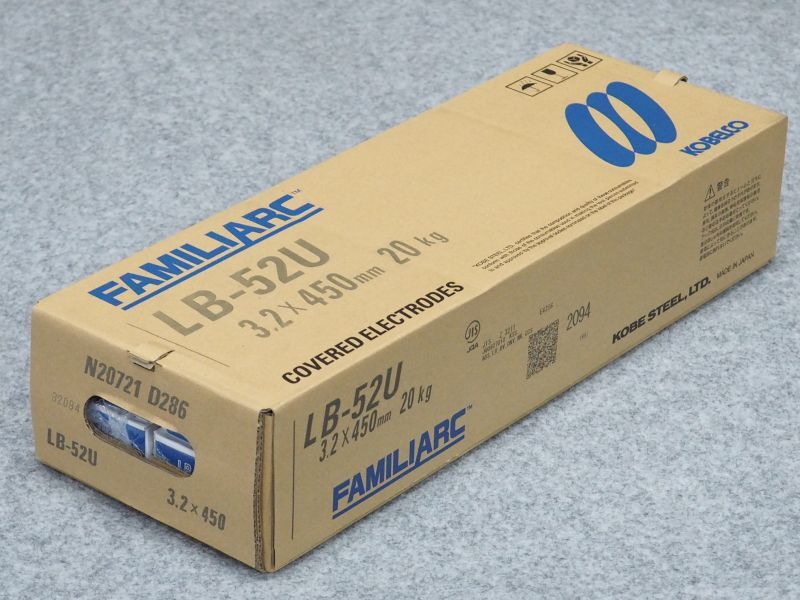

包装形態　小包装紙箱5kg 段ボール箱20kg
識別色　棒端色/青白色　二次着色/桃色
船級認定/NK、ABS、LR、DNV、BV、CCS、
