日東造機製 超小型アングル加工機 FM30-SF型(3点セット)【選択有り】 [S型超軽量型ポンプ+フットスイッチ付 (#47501)]

日東造機製 超小型アングル加工機 FM30-SF型(3点セット)【選択有り】 [S型超軽量型ポンプ+フットスイッチ付 (#47501)]

販売価格はお問い合わせください。

税込定価: 810,000

商品詳細

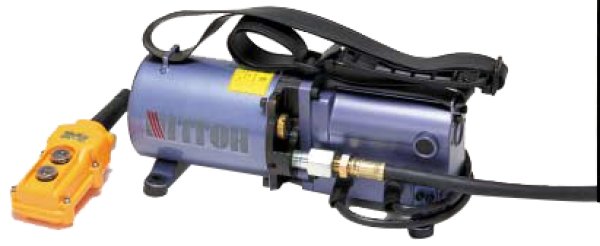

*【写真のポンプは、手元コードスイッチ式を代用しています.】

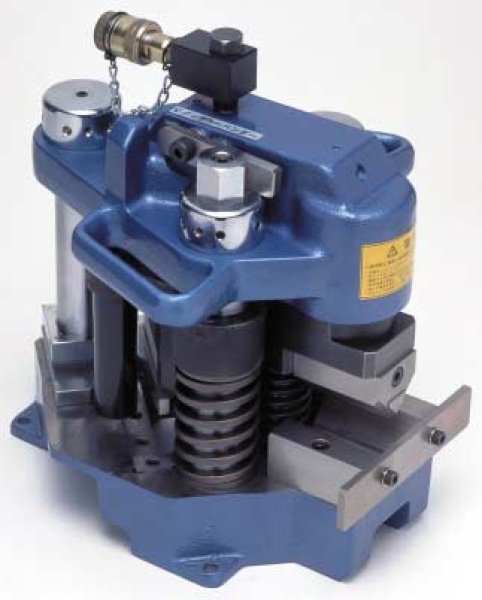

日東造機製 超小型アングル加工機 FM30-SF型(3点セット)

*【本体+S型超軽量型ポンプ+フットスイッチ付】

クラス最大の加工性能
 標準セットだけで、ステンレスアングル75mm×t6の加工が可能です。
加工金型の交換が不要
 Vノッチ・コーナーカット金型とベンダー金型が組み込まれていますので、
 金型の交換作業をする必要が有りません。
作業に応じてポンプを選定
 作業頻度に応じて、高速型ポンプ (450W)、超軽量型ポンプ (350W) の
 選択が可能です。お手持ちの油圧ポンプユニットも使用可能ですが、
 圧力は70MPa (700kgf/cm2) が発生するもので、油圧カプラーは同種の
 ものに合せてください。

1):【FM-30型本体のみ】

基本仕様
加工能力 (アングル材) SS400 75×75×6
SUS304 75×75X6
加工時間
軽量型ポンプ 13sec=使用

「本体のみ」

油圧シリンダ 出力 17ton (ベンダー)、23ton (Vノッチ)
最高使用圧力 70MPa (700kgf/cm2)
ストローク 35mm
外形寸法 220(W)×316(D)×295(H)
重量 50kg=最軽量型


2):【S型超軽量型ポンプ】

最高使用圧力 高圧 70MPa (700kgf/cm2)
低圧 15MPa (150kgf/cm2)
吐出量 高圧 0.2L/min
低圧 2.0L/min
油タンク 容量 1.0L
有効油量 0.8L
モータ 電圧 100V (単相)
定格出力量 0.35KW (0.47HP)
外形寸法 135(W)×322(D)×140(H)
重量 7.5kg

3):【フットスイッチ 付】

ダブルシリンダー方式の採用により、
レバーの切り換えだけで
Vノッチ、90°・45°コーナーカット、ベンディング加工の一連の作業が
スムーズにできます。

また、
*{4}【オプション=別途購入にて】のパンチャー刃物をセットすれば、
穴開け作業も可能。

:パンチ・ダイス用ホルダー(穴開け作業に必要品)
:丸穴パンチ・ダイス刃物
 11mm、13mm、14mm、15mm、18mm、
:長穴パンチ・ダイス刃物
 11X16.5mm、14X18mm、

金型交換なしで、5種類のアングル加工ができます。

*ユーザー様からの、【大人気商品】です。

【受注生産品につき、納期=約3週間程度】
