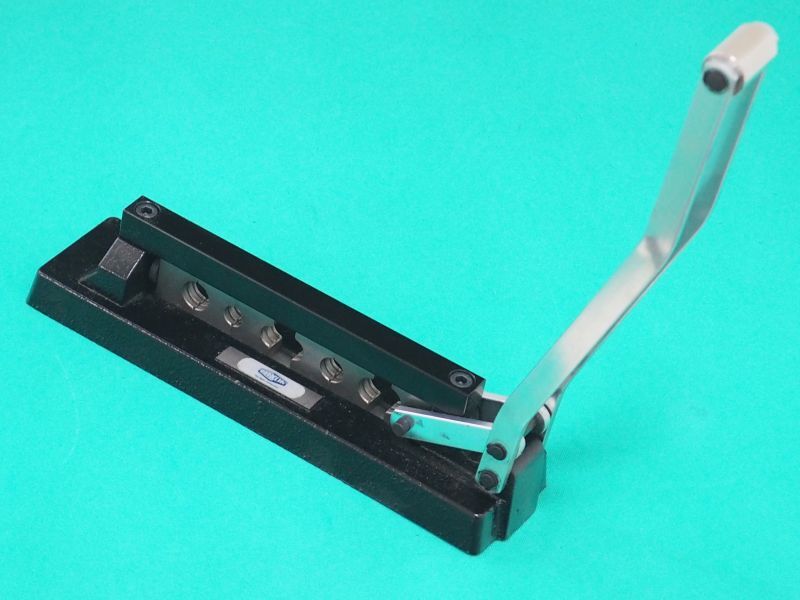

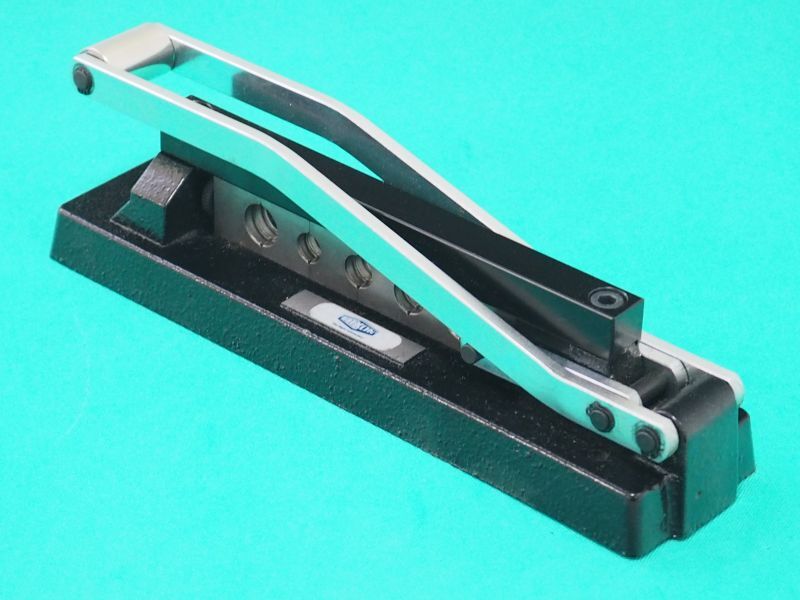

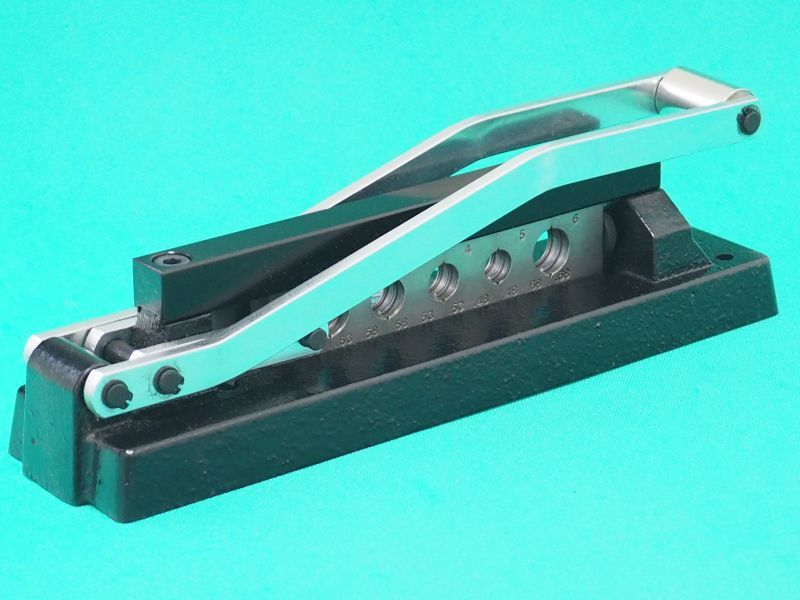

らくらくワーキング 簡易カシメ CR-100型 マツモト産業(エクセル貿易) [403662]

マツモト産業（株）エクセル貿易事業部
特長：
・簡単です
・誰でも使えます。
・補修用に最適です

取扱説明
本機は使用する前に、まずハンドルを下までおろします。
それから調整ネジをストッパーに当たるまで廻してください。
これよりさらに廻しますと本機損傷の原因となります。

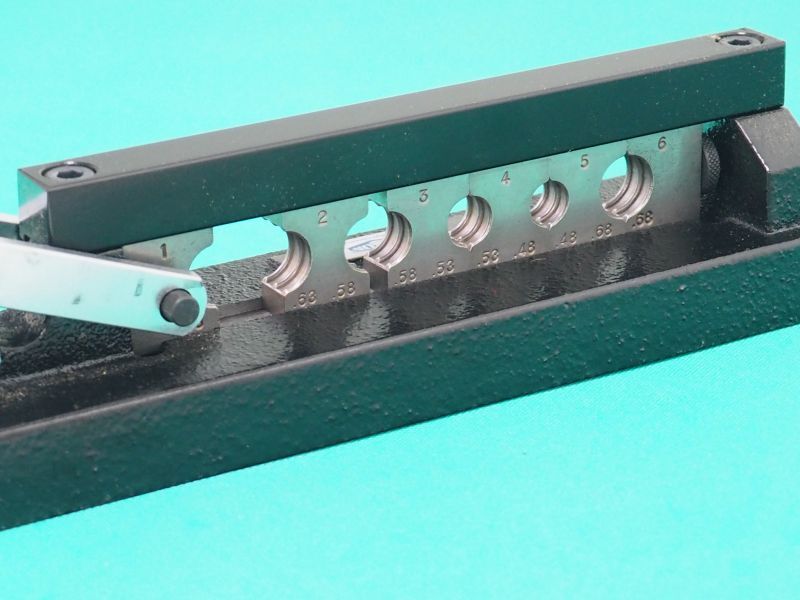

ホース口が大きくカシメキャップが小さめの場合はダイスは弛めに調整してください。

操作方法
1.カシメキャップをホースに装着する。
2.ホースを石鹸水などに浸すとホース口が楽に挿入できます。
3.ホース口をホースに挿入して下さい。
4.ハンドルを持ち上げダイスを開放して下さい。
5.ホースキャップを装着したホースを適正なダイスで位置決めして下さい。
6.ハンドルを下まで下ろします。ハンドルを持ち上げ、ホースを90°廻し同様の操作を繰り返して下さい。

注意事項
・適正なホースキャップはカシメる前でも手では廻せないものをさします。
・本機はエアーホース専用です。油圧ホースには適用できません。

※本機には専用アルミキャップをご使用下さい。
製品番号/外径(mm)/先端内径(mm)/全長(mm)/肉厚(mm)
FAL-475/14/12/16.5/1.0
FAL-525/15/13.4/16.5/0.8
FAL-575/16.5/14.5/17/1.0
FAL-600/17/15.5/17.5/0.8
FAL-675/19.5/17.5/20/1.0

※付属品：アルミキャップ5種類各5個
